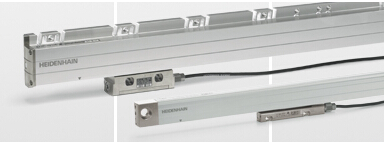

德國Heidenhain直線光柵尺
HEIDENHAIN光柵尺主要用于長度測量
HEIDENHAIN封閉式光柵尺能有效防塵、防切屑和防飛濺的切削液，是用于機床的理想選擇。敞開式光柵尺與讀數頭和光柵尺或鋼帶間沒有機械接觸。這些光柵尺的典型應用包括：測量機、比較儀和其它長度計量精密設備以及生產和測量設備，例如用在半導體工業中。
HEIDENHAIN增量式光柵尺決定當前位置的方式是由原點開始數測量步距或細分電路的計數信號數量。海德漢的增量式光柵尺帶有參考點，開機時必須執行參考點回零，操作非常簡單、快捷。
HEIDENHAIN**式光柵尺無需執行參考點回零操作就能直接提供當前位置值。光柵尺的**位置值通過EnDat接口或其它串行接口傳輸。
產品描述：
HEIDENHAIN封閉式直線光柵尺
HEIDENHAIN海德漢公司的封閉式直線光柵尺能有效防 塵、防切屑和防飛濺的切削液，是用于機 床的理想選擇。
• 精度等級 ± 2 μm
• 測量步距至 0,001 μm
• 測量長度至30 m
• 安裝簡單、快捷
• 安裝公差大
• 能承受大加速度載荷
• 抗污染能力強
封閉式直線光柵尺有
• 標準光柵尺外殼
– 用于振動強烈的應用
– *大測量長度30 m
• 緊湊光柵尺外殼
– 用于有限安裝空間應用
– *大測量長度1240 mm， 如果用安裝板或緊固件，*大測量長 度2040 mm
HEIDENHAIN封閉式直線光柵尺的鋁外殼有效保 護光柵尺、讀數頭和導軌，避免其受灰 塵、切屑和切削液的影響。 自動向下壓的 彈性密封條保持外殼密封。
讀數頭沿光柵尺的小摩擦力導軌運動。 讀 數頭通過一個聯軸器與外部安裝架連接， 聯軸器可以補償光柵尺與機床導軌間不可 避免的對正誤差。
對數控機床使用，產品型號如下：
LC 4x5 - Functional Safety、LC 4x5、LC 495、LC 4x3 - Predecessor
LC 1x5 - Functional Safety、LC 1x5、LC 195、LC 1x3 - Predecessor
LC 200、LF 485、LF 185、LS 400、LS 100
LB 382 - single-section、LB 382 - multi-section
HEIDENHAIN敞開式直線光柵尺
敞開式直線光柵尺設計用于需要高精度測量的機床和系統
典型應用包括：
• 半導體工業的測量和生產設備
• PCB電路板組裝機
• 超精密機床
• 高精度機床
• 測量機和比較儀，測量顯微鏡和其它精密測量設備
• 直接驅動
型號： LIC、LIP、LIF、LIDA、PP
HEIDENHAIN封閉式光柵尺能有效防塵、防切屑和防飛濺的切削液，是用于機床的理想選擇。敞開式光柵尺與讀數頭和光柵尺或鋼帶間沒有機械接觸。這些光柵尺的典型應用包括：測量機、比較儀和其它長度計量精密設備以及生產和測量設備，例如用在半導體工業中。
HEIDENHAIN增量式光柵尺決定當前位置的方式是由原點開始數測量步距或細分電路的計數信號數量。海德漢的增量式光柵尺帶有參考點，開機時必須執行參考點回零，操作非常簡單、快捷。
HEIDENHAIN**式光柵尺無需執行參考點回零操作就能直接提供當前位置值。光柵尺的**位置值通過EnDat接口或其它串行接口傳輸。
HEIDENHAIN封閉式直線光柵尺
HEIDENHAIN海德漢公司的封閉式直線光柵尺能有效防 塵、防切屑和防飛濺的切削液，是用于機 床的理想選擇。
• 精度等級 ± 2 μm
• 測量步距至 0,001 μm
• 測量長度至30 m
• 安裝簡單、快捷
• 安裝公差大
• 能承受大加速度載荷
• 抗污染能力強
封閉式直線光柵尺有
• 標準光柵尺外殼
– 用于振動強烈的應用
– *大測量長度30 m
• 緊湊光柵尺外殼
– 用于有限安裝空間應用
– *大測量長度1240 mm， 如果用安裝板或緊固件，*大測量長 度2040 mm
HEIDENHAIN封閉式直線光柵尺的鋁外殼有效保 護光柵尺、讀數頭和導軌，避免其受灰 塵、切屑和切削液的影響。 自動向下壓的 彈性密封條保持外殼密封。
讀數頭沿光柵尺的小摩擦力導軌運動。 讀 數頭通過一個聯軸器與外部安裝架連接， 聯軸器可以補償光柵尺與機床導軌間不可 避免的對正誤差。
對數控機床使用，產品型號如下：
LC 4x5 - Functional Safety、LC 4x5、LC 495、LC 4x3 - Predecessor
LC 1x5 - Functional Safety、LC 1x5、LC 195、LC 1x3 - Predecessor
LC 200、LF 485、LF 185、LS 400、LS 100
LB 382 - single-section、LB 382 - multi-section
HEIDENHAIN敞開式直線光柵尺
敞開式直線光柵尺設計用于需要高精度測量的機床和系統
典型應用包括：
• 半導體工業的測量和生產設備
• PCB電路板組裝機
• 超精密機床
• 高精度機床
• 測量機和比較儀，測量顯微鏡和其它精密測量設備
• 直接驅動
型號： LIC、LIP、LIF、LIDA、PP
